COPITA型プレボーリング杭工法

Introduction

平成29年11月に道路橋示方書・同解説（（公社）日本道路協会）が改定され、プレボーリング杭工法が継続
掲載されています。このプレボーリング杭工法に適合した工法として（一社）コンクリートパイル建設技術協会
（当時）では、施工方法・管理手法を統一し『COPITA型プレボーリング杭工法』を規定しております。その後、
令和2年9月に杭基礎施工便覧が発刊され、COPITA型プレボーリング杭工法は、この改定内容への対応を行い
ました。

COPITA型プレボーリング杭工法規定の背景

（一社）コンクリートパイル建設技術協会（COPITA）は、平成19年より、（国研）土木研究所　構造物メンテナ
ンス研究センターとの共同研究により、プレボーリング杭工法の各種載荷試験を実施し、その支持力特性についての
調査・解析を行ってきました。
また、道路橋示方書・同解説（平成24年3月）の改訂に伴い、杭工法の施工性や品質向上等を目的とした管理手法
の確立が必要になりました。
これらのことを鑑み、この度、COPITAでは、上記共同研究結果や管理手法等を取り入れた「COPITA型プレボー
リング杭工法の施工ガイドライン」を作成し、COPITA型プレボーリング杭工法の規定に至りました。

適用範囲

本工法は、杭径300～1000ｍｍの既製コンクリート杭を用いるCOPITA型プレボーリング杭工法に対して適用しま
す。（杭径1100ｍｍと1200ｍｍについては、実績があるものの、設計時に十分な検討が必要である。）

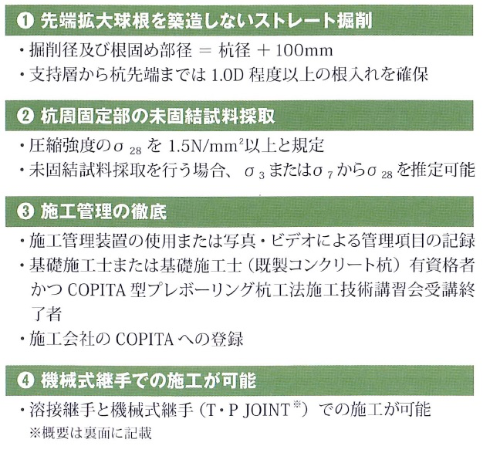

特徴

工法の概要

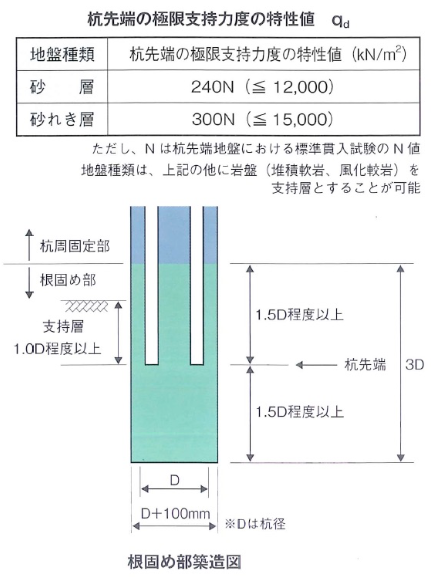

本工法は、杭径+100ｍｍの径の掘削撹拌装置を用い、施工地盤内に適宜掘削液（一般に水）を注入しながら所定深
度まで全長同径で掘削を行い、掘削撹拌された掘削孔を造成し、所定深度（支持層付近）において、根固め液（水セ
メント比W／C＝60％程度のセメントミルクで掘削径×3D（Dは杭径）の体積の100％以上量）を注入して掘削底部
に根固め部を造成、掘削撹拌装置を引き上げながら杭周固定液（W／C＝100％程度のセメントミルクで杭周固定部掘
削体積の40％以上量）を注入・撹拌して、地盤内にソイルセメント柱を造成します。その後既製コンクリート杭（杭
頭及び先端部に適宜金具を取り付けた先端開放杭）を掘削孔内に自沈又は回転圧入により建込み及び沈設を行い、定
着させる工法です。

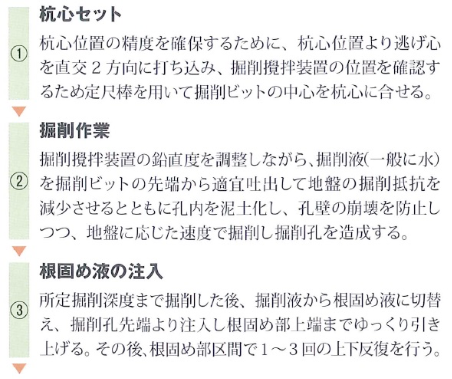

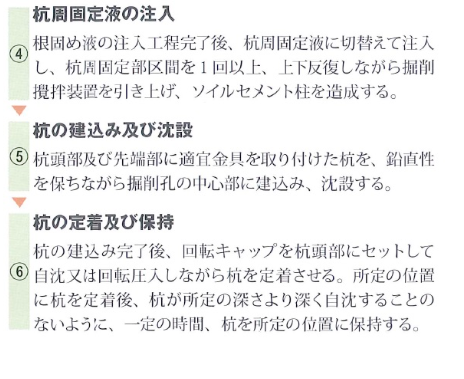

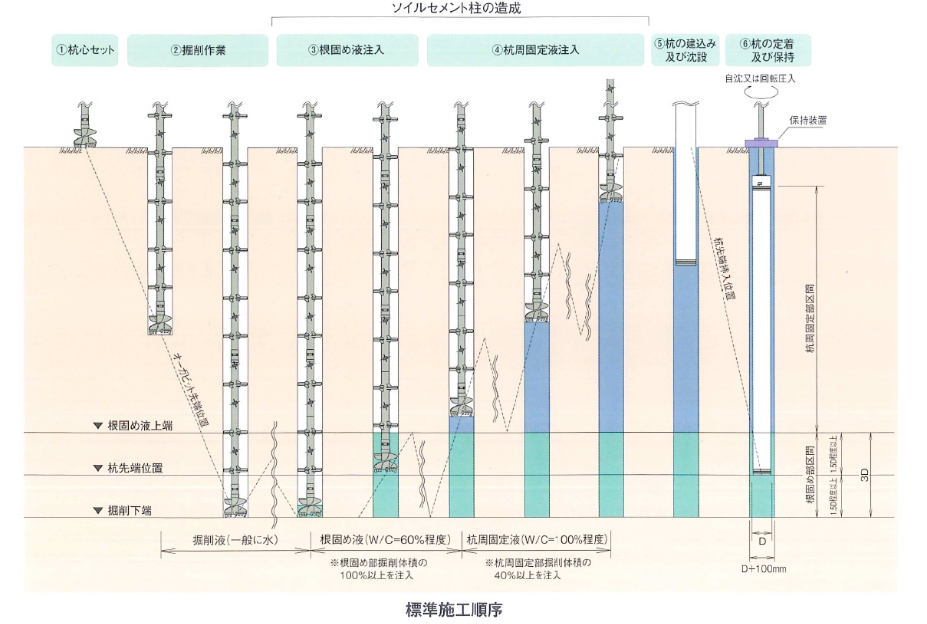

標準施工手順

※掘削撹拌装置の組み合わせ例は、COPITA型プレボーリング杭工法の施工ガイドライン（土木）（令和3年5月）参照
